1.產品概述
XY6739CW 是一款基于 MTK 的 MTK6739平臺 、工業級高性能、可運行安卓操作系統的 4G 智能模塊，支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM 等多種制式；支持 WiFi 802.11b/g/n，BT4.0LE 近距離無線通信，支持 GPS/GLONASS/北斗多種制式衛星定位；支持多種語音和音頻編解碼器，內部集成IMG 8XE 高性能圖形引擎，可以流暢播放 1080P 視頻；擁有多個音頻、視頻輸入輸出接口和豐富的 GPIO接口。
支持的頻段如下表：
| 類型 | 頻段 |
| LTE-FDD (with Rx-diversity) | B1/B3/B5/B8/B20 |
| LTE-TDD (with Rx-diversity) | B38/B39/B40/B41 |
| WCDMA | B1/B2/B5/B8 |
| TD-SCDMA | B34/B39 |
| EVDO/CDMA | BC0 |
| GSM | 850/900/1800MHz |
| WiFi 802.11a/b/g/n | 2400-2483.5MHz/5725-5850MHz |
| BT4.0 LE | 2400-2483.5MHz |
| GNSS | GPS+Glonass/Beidou |
*注：頻段以具體出貨為準。
XY6739是貼片式模塊，共有166 LCC管腳。尺寸僅有40.5mm×50.5mm×2.8mm，可以通過焊盤內嵌于各類 M2M 產品應用中，非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動設備。
2.主要性能
以下描述了 XY6739 詳細的性能參數
應用處理器：
四核ARM Cortex-A53處理器；主頻最高至1.5 GHz；256KB 2 級緩存
調制解調處理器：
MIPS32，ARM最高頻率 600MHz，256KB L2
供電：
VBAT 供電電壓范圍：3.5V~4.3V
典型供電電壓：4.0V
發射功率：
Class 4 (33dBm±2dB) for GSM850/GSM900
Class 1 (30dBm±2dB) for DCS1800
Class E2 (27dBm±3dB) for EGSM900/GSM850 8PSK
Class E2 (26dBm±3dB) for DCS1800 8PSK
Class 3 (24dBm+1/-3dB) for WCDMA bands
Class 3 (24dBm+1/-3dB) for CDMA BC0
Class 3 (24dBm+1/-3dB) for TD-SCDMA B34/B39
Class 3 (23dBm ±2.7dB) for LTE FDD bands
Class 3 (23dBm ±2.7dB) for LTE TDD bands
LTE 特性：
支持 3GPP R9 CAT4 FDD and TDD
支持 1.4 - 20 MHz 射頻帶寬
支持下行 2 x 2 MIMO
FDD: Max 150Mbps (DL), 50Mbps (UL)
TDD: Max 100Mbps (DL), 40Mbps (UL)
WCDMA 特性：
支持 3GPP R9 DC-HSPA+
支持 16-QAM, 64-QAM and QPSK modulation
3GPP R6 HSUPA: Max 11Mbps (UL)
3GPP R8 DC-HSPA+: Max 42Mbps (DL)
TD-SCDMA 特性：
支持 3GPP R8 1.28 TDD
TD-HSDPA:MAX 2.8Mbps(DL)
TD-HSUPA:MAX 2.2Mbps(UL)
CDMA特性：Max 3.1Mbps (DL), 1.8 Mbps (UL)
GSM/GPRS/EDGE特性：
GPRS：支持 GPRS multi-slot class 12
編碼格式：CS-1，CS-2，CS-3 和 CS-4
每幀最大 4 個 Rx 時隙
GSM/GPRS/EDGE 特性：
EDGE：
支持 EDGE multi-slot class 12
支持 GMSK 和 8PSK
編碼格式：CS1-4 和 MCS 1-9
WLAN特性：2.4GHz/5GHz雙頻段，支持802.11a/b/g/n，最高至150Mbps；支持AP模式
Bluetooth 特性：BT4.0 LE
衛星定位：GPS+Glonass/Beidou
短消息 (SMS)：
Text 與 PDU 模式
點到點 MO 和 MT
SMS 廣播
SMS 存儲：默認 SIM
AT 命令 不支持
LCM 接口：
4 組 MIPI_DSI，每組最高支持 1.0Gbps 速率；
最高支持 1440*720 60fps（4 組 MIPI_DSI）；
24bit 色彩深度
攝像頭接口：
4 組 MIPI_CSI，每組最高支持 1.5Gbps 速率，可支持 2 個攝像頭；
后攝像頭使用 4 組 MIPI_CSI，最高支持 13MP 像素
前攝像頭使用 4 組 MIPI_CSI，最高支持 13MP 像素
前后攝像頭可以支持雙錄，畫中畫功能
音頻接口
音頻輸入：
3 組模擬麥克風輸入
1 路作為耳機 MIC 輸入，另兩路是正常通話降噪 MIC
音頻輸出：
AB 類立體聲耳機輸出
AB 類差分聽筒輸出
AB/D 類差分揚聲器功放輸出 0.8W
USB 接口：
支持 USB2.0 高速模式，數據傳輸速率最大 480Mbps
用于軟件調試和軟件升級等
支持 USB OTG(需外加 5V 供電芯片)
USIM 卡接口：
2 組 USIM 卡接口
支持 USIM/SIM 卡：1.8V 和 3V
支持雙卡雙待
SDIO 接口：支持SD3.0；4bit SDIO；SD/MMC 卡；支持熱插拔
I2C 接口：4組I2C，最高速率至400K，當使用I2C的DMA 時最高速度可以達到3.4Mbps，用于TP、Camera、Sensor等外設
ADC 接口：1 路，用于通用 ADC
天線接口 MAIN 天線、DRX 天線、GNSS 天線、WIFI/BT 天線接口
物理特征：
尺寸：40.5±0.15×50.5±0.15×2.8±0.2 mm
接口：LCC
翹曲度：<0.3mm<>
<0.3mm<>重量：10.9g
溫度范圍：
正常工作溫度：-20°C ~ +70°C
極限工作溫度：-25°C 和+80°C 1)
存儲溫度：-40°C ~ +85°C
軟件升級：通過 USB
RoHS：符合 RoHS 標準
XY6739功能框圖，闡述了其主要功能：
電源管理
射頻部分
基帶部分
LPDDR3+EMMC 存儲器
外圍接口
--USB 接口
--USIM 卡接口
--UART 接口
--SDIO 接口
--I2C 接口
--ADC 接口
--LCD(MIPI)接口
--TP 接口
--CAM(MIPI)接口
--AUDIO 接口
開發板
為了有助于測試及使用 XY6739 模塊，新移科技可以提供一套開發板。
應用接口
概述
XY6739 共有 166 個 1.0mm 間距的 SMT 焊盤。以下章節詳細闡述了模塊各組接口的功能：
電源供電
VRTC 接口
LCM 接口
TP 接口
攝像頭接口
音頻接口
USB 接口
USIM 接口
UART 接口
SDIO 接口
I2C 接口
ADC 接口

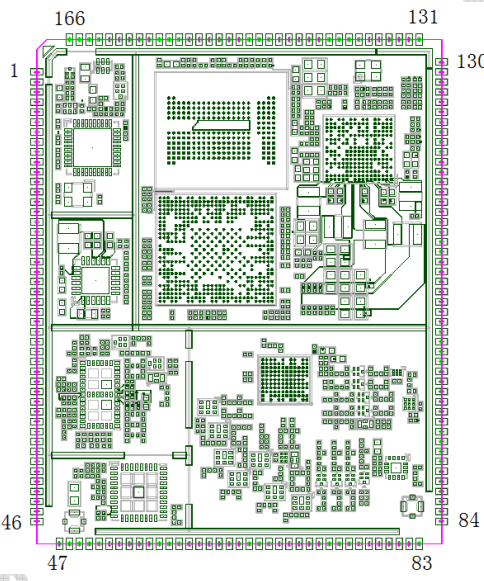

XY6739管腳分配圖：
